Kilang penjanaan hidrogen PSA

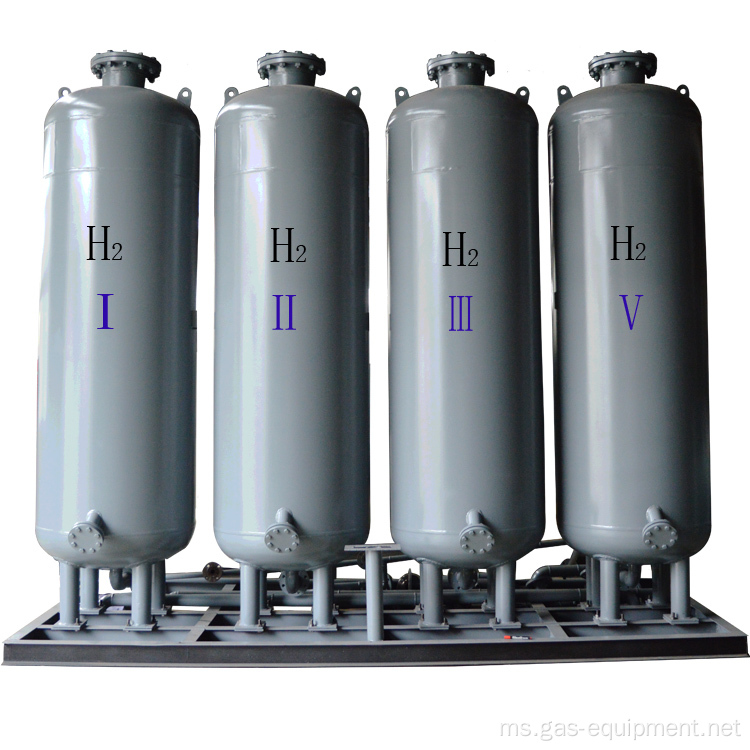

Loji Generasi Hidrogen PSA (XRFH)

Loji penjanaan hidrogen PSA ini digabungkan dengan keropok ammonia dan penggalak H2 untuk mendapatkan H2 tulen. Maksudnya, sistem penjanaan H2 kesucian yang tinggi terutamanya terdiri daripada peranti penguraian ammonia untuk generasi H2 、 H2 Sistem penekanan, penjana PSA H2 ditambah tangki simpanan gas ....

Berdasarkan keperluan pengeluaran gas, sumber H2, mengambil ammonia cecair sebagai bahan mentah, yang mengurai ke dalam gas campuran kira -kira 75% H2 dan 25% N2 di bawah tindakan pemangkin nikel. Ini akan meningkatkan kebolehpercayaan dan rawak sistem H2, yang menjadikannya mudah untuk mengekalkan sistem, untuk memastikan operasi stabil garis pengeluaran utama.

Spesifikasi Teknikal Utama Loji PSA H2
Rawatan Gas: (10-500) nm3/h
Tekanan penjerapan: 0.8mpa-2.4mpa
H2 Kesucian: 99%-99.99%
Titik embun: -60ºC

Prinsip kilang penjanaan hidrogen PSA

Di bawah tekanan tertentu, ambil kesempatan daripada katil penjerapan yang terdiri daripada banyak penyerap seperti karbon aktif, silikon dioksida, penapis molekul dan alumina, loji generasi hidrogen secara selektif menyerap komponen yang tidak suci di sumber gas dengan hidrogen termasuk seperti metanol yang dissocied, gas yang dibebaskan dari Sintesis kolam ammonia, pemangkin gas kering di kilang minyak, gas shift, gas air dan gas separuh air di bawah tekanan, manakala hidrogen yang sukar untuk diserap keluar dari pintu masuk menara penjerapan sebagai gas produk. Oleh itu, pembersihan hidrogen direalisasikan.

Carta aliran

Butiran penghantaran:
Butiran Pembungkusan: Pembungkusan Eksport Standard
Butiran Penghantaran: Dalam masa 60-90 hari selepas menerima deposit
